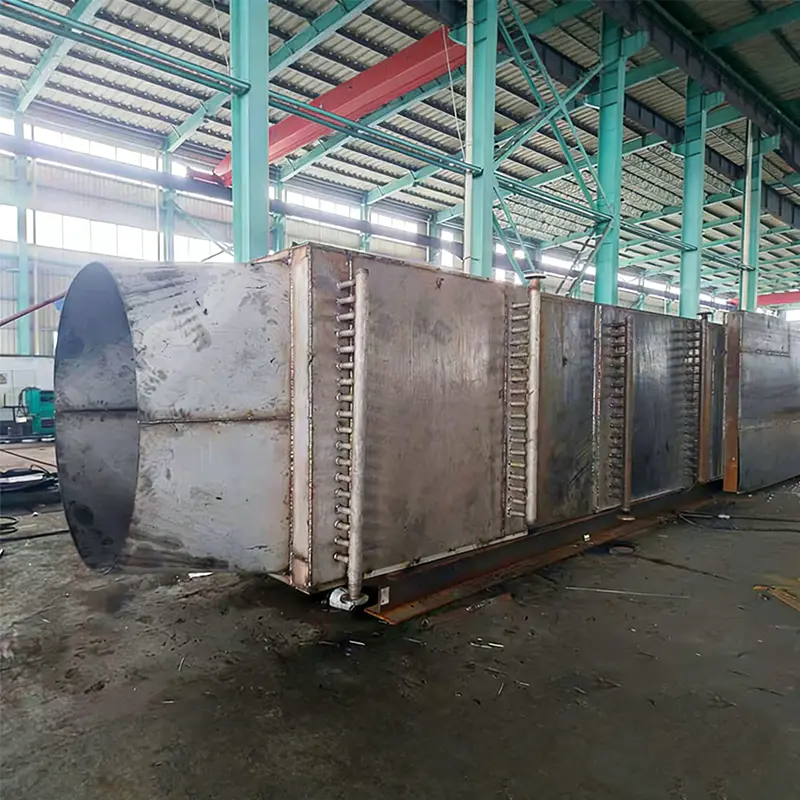

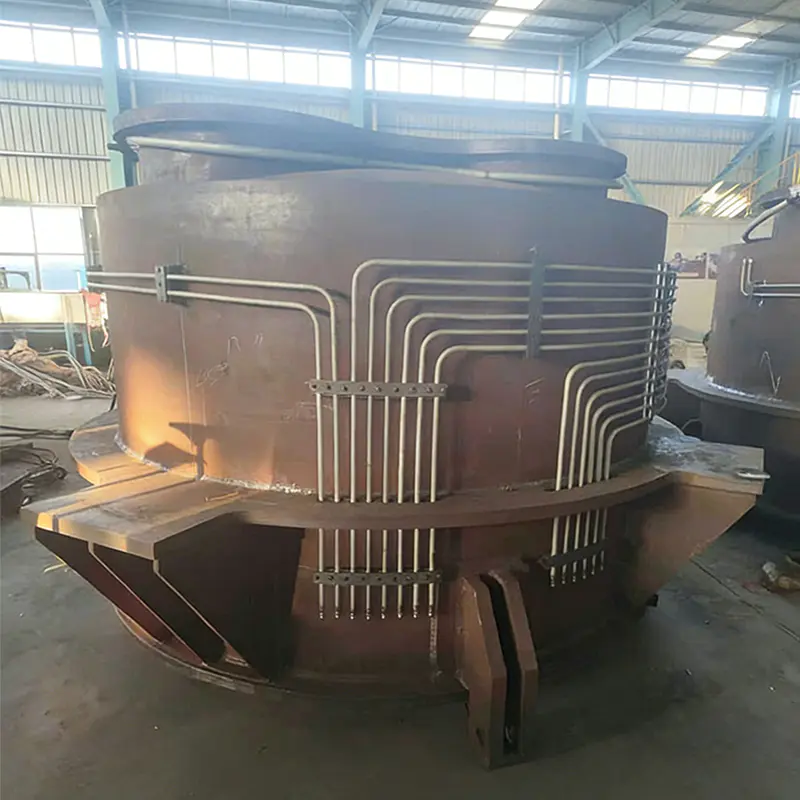

หม้อต้มความร้อนเหลือทิ้งด้วยเครื่องทำความเย็นแบบวงกลม Sinter เป็นอุปกรณ์ประหยัดพลังงานประสิทธิภาพสูงที่ได้รับการออกแบบมาโดยเฉพาะสำหรับการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่จากก๊าซไอเสียอุณหภูมิสูงที่เกิดขึ้นระหว่างกระบวนการเผาผนึกในโรงงานเหล็ก โดยทั่วไปจะติดตั้งในส่วนที่มีอุณหภูมิสูง (เช่น ระยะที่หนึ่งหรือระยะที่สอง) ของเครื่องทำความเย็นแบบวงกลมซินเทอร์ริ่ง ผ่านองค์ประกอบการแลกเปลี่ยนความร้อน เช่น เครื่องระเหยแบบท่อครีบเกลียว จะแปลงความร้อนจากก๊าซไอเสียอุณหภูมิสูงประมาณ 400°C ที่เกิดขึ้นในระหว่างกระบวนการทำความเย็นด้วยการเผาผนึกให้เป็นไอน้ำ ไอน้ำนี้สามารถนำไปใช้ในการผลิตกระแสไฟฟ้า การทำความร้อนในอุตสาหกรรม หรือทดแทนหม้อต้มที่ใช้ถ่านหินเป็นเชื้อเพลิง ซึ่งช่วยลดการใช้พลังงานและการปล่อยมลพิษ เช่น คาร์บอนไดออกไซด์ในกระบวนการเผาผนึกได้อย่างมาก เทคโนโลยีนี้ผ่านการหมุนเวียนอากาศร้อนและการควบคุมอัตโนมัติ ทำให้สามารถใช้ประโยชน์จากความร้อนเหลือทิ้งแบบเรียงซ้อนได้ ไม่เพียงแต่ปรับปรุงประสิทธิภาพการถ่ายเทความร้อนและเสถียรภาพทางอุทกพลศาสตร์ แต่ยังช่วยแก้ปัญหามลพิษฝุ่นในพื้นที่ทำความเย็นแบบวงกลม ซึ่งรวมผลประโยชน์ทางเศรษฐกิจและสิ่งแวดล้อมเข้าด้วยกัน
แอ่งน้ำใต้ท่อหม้อต้มน้ำอุตสาหกรรมไม่ได้เป็นเพียงปัญหาระบบประปาเท่านั้น ในหม้อต้มความร้อนเหลือทิ้งที่ใช้ก๊าซไอเสียจากเตาอบโค้กขนาด 60 ตันต่อชั่วโมง น้ำที่ปรากฏขึ้นตามตะเข็บท่อมักจะชี้ถึงหนึ่งในสามสิ่งต่อไปนี้: การเชื่อมระหว่างท่อต่อแผ่นท่อที่ล้มเหลว ท่ออีโคโนไมเซอร์ที่บางลง หรือปะเก็นรูมือที่กำ...
Read Moreวาล์วระบายความปลอดภัยของหม้อไอน้ำรั่ว: คำตอบสั้น ๆ ก่อนดูรายละเอียด If a boiler safety relief valve is leaking, treat it as a defect on the pressure boundary, not as a housekeeping nuisance. วาล์วเป็นสิ่งกีดขวางทางกลสุดท้ายที่กั้นระหว่างดรัมที่มีแรงดันและเหตุการณ์แรงดันเกิน และวาล์วที่ผ่...
Read Moreเหตุใดหม้อต้ม PRV จึงรั่ว: ข้อสรุปก่อน ตอนตีสาม แอ่งน้ำอุ่น ๆ แผ่กระจายไปทั่วพื้นใต้หม้อต้มน้ำซึ่งทำงานได้อย่างสมบูรณ์แบบเมื่อวันก่อน ปฏิกิริยาตามธรรมชาติคือสมมติว่าวาล์วชำรุดและสั่งเปลี่ยนใหม่ ปฏิกิริยานั้นมักจะผิด การรั่วไหลของ PRV ของหม้อต้มน้ำเป็นอาการของปัญหาแรงดันที่จุดอื่นในระบบ แ...
Read MoreA Sinter Circular Cooler WHB เป็นผู้เชี่ยวชาญ หม้อต้มนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ ออกแบบมาเพื่อจับพลังงานความร้อนจากก๊าซไอเสียอุณหภูมิสูงที่สร้างขึ้นโดยเครื่องทำความเย็นซินเตอร์แบบวงกลมในโรงงานเหล็ก เครื่องทำความเย็นแบบวงกลมเผาผนึกจะปล่อยเผาผนึกร้อนที่อุณหภูมิ 600–800°C และอากาศเย็นที่ดึงผ่านเตียงเผาผนึกจะออกไปที่ 350°C ถึง 450°C . ก๊าซร้อนนี้แทนที่จะถูกปล่อยออกสู่ชั้นบรรยากาศ จะถูกส่งไปยัง WHB ซึ่งจะสร้างไอน้ำสำหรับผลิตกระแสไฟฟ้าหรือให้ความร้อนในกระบวนการ ตามที่ รายงานการอนุรักษ์พลังงานของอุตสาหกรรมโลหการของจีนปี 2023 ระบบนำความร้อนเหลือทิ้งของเครื่องทำความเย็นแบบวงกลมขนาด 360 ตร.ม. ทั่วไปสามารถจับภาพได้ 40-55% ของพลังงานความร้อนที่มีอยู่ สามารถผลิตไอน้ำได้ 45-70 ตันต่อชั่วโมง ส่งผลให้สามารถผลิตไฟฟ้าได้ปีละ 45,000-70,000 MWh และลดการปล่อย CO₂ ได้ 35,000-55,000 ตันต่อปี ที่ ซินเตอร์คูลเลอร์ WHB จึงเป็นองค์ประกอบสำคัญสำหรับการผลิตเหล็กที่ยั่งยืน
แผนภูมิแท่งแนวนอนแสดงศักยภาพในการนำความร้อนเหลือทิ้งกลับมาจากช่วงอุณหภูมิที่แตกต่างกันของเครื่องทำความเย็นซินเตอร์แบบวงกลม ระยะที่ 1 (380-450°C) ให้ความร้อนที่นำกลับมาใช้ใหม่ได้สูงสุดที่ 0.62 กิกะจูล ต่อตันของซินเตอร์ ตามด้วยระยะที่ 2 (300-380°C) ที่ 0.48 กิกะจูล/ตัน โดยการนำความร้อนกลับมาจากทั้งระยะที่ 1 และระยะที่ 2 สามารถดักจับซินเตอร์ได้ทั้งหมด 1.10 GJ ต่อตัน คิดเป็นประมาณ 52% ของความร้อนทิ้งทั้งหมดที่มีอยู่ สำหรับโรงงานเหล็กที่ผลิตซินเตอร์ได้ 4 ล้านตันต่อปี การนำกลับมาใช้ใหม่นี้จะให้พลังงานความร้อนประมาณ 4.4 ล้านกิกะจูล เทียบเท่ากับการประหยัดถ่านหินได้ 150,000 ตันต่อปี ความร้อนขั้นที่ 3 (ต่ำกว่า 300°C) โดยทั่วไปจะไม่ฟื้นตัวเนื่องจากข้อจำกัดทางเศรษฐกิจ แต่จะอยู่ในระดับสูง Sinter Circular Cooler WHB การออกแบบบางครั้งอาจใช้ความร้อนระดับต่ำในการอุ่นน้ำป้อนเข้าหม้อไอน้ำ ซึ่งช่วยเพิ่มประสิทธิภาพโดยรวมอีก 5-8%
เป็นผู้นำ ประเทศจีน Sinter Circular Cooler WHB และ ซินเตอร์คูลเลอร์ WHB Supplier , Jiangsu Shineng Chemical Equipment Co., Ltd. ออกแบบระบบนำความร้อนเหลือทิ้งของเครื่องทำความเย็นแบบวงกลมกลับมาใช้ใหม่โดยใช้เครื่องระเหยแบบท่อครีบเกลียว พวกเขา Circular Cooler WHB โซลูชันประกอบด้วยวัสดุโลหะผสมที่ทนต่ออุณหภูมิสูงและระบบเป่าเขม่าอัตโนมัติเพื่อจัดการกับก๊าซไอเสียที่เต็มไปด้วยฝุ่น
A หม้อต้มความร้อนเหลือทิ้ง Sinter Cooler ทำงานโดยการส่งลมร้อนออกจากเครื่องทำความเย็นแบบวงกลมผ่านชุดโมดูลแลกเปลี่ยนความร้อน โดยทั่วไประบบจะประกอบด้วยเครื่องระเหย (มัดท่อครีบเกลียว), ถังอบไอน้ำ และส่วนเสริมฮีทเตอร์และตัวประหยัด ก๊าซร้อนที่อุณหภูมิ 380-450°C ไหลผ่านท่อแบบครีบ ถ่ายเทความร้อนไปยังน้ำ/ไอน้ำที่หมุนเวียนอยู่ภายใน จากนั้นไอน้ำที่สร้างขึ้น (ที่ 2.5-5.3 MPa, 350-450°C) จะถูกนำมาใช้สำหรับการผลิตไฟฟ้าหรือการทำความร้อนในโรงงาน ที่ การนำความร้อนเหลือทิ้งของคูลเลอร์แบบวงกลม ระบบประกอบด้วยห้องตกตะกอนฝุ่นและเครื่องเป่าลมเขม่าแบบพัลส์เพื่อรักษาพื้นผิวการถ่ายเทความร้อนให้สะอาด แผนภูมิเส้นด้านล่างแสดงโปรไฟล์อุณหภูมิโดยทั่วไปของอากาศร้อนขณะไหลผ่าน WHB
แผนภูมิเส้นแสดงให้เห็นถึงการลดอุณหภูมิของอากาศเสียจากเครื่องทำความเย็นแบบวงกลมขณะที่ไหลผ่าน WHB อากาศขาเข้าที่อุณหภูมิ 420°C จะผ่านเครื่องทำความร้อนยิ่งยวด (420→340°C) จากนั้นเครื่องระเหย (340→220°C) และสุดท้ายคือเครื่องประหยัด (220→155°C) อุณหภูมิที่ลดลงรวม 265°C สอดคล้องกับประสิทธิภาพการนำความร้อนกลับคืนที่ 72-78% เพื่อระบบที่ออกแบบอย่างดี สำหรับเครื่องทำความเย็นทรงกลมทั่วไปขนาด 400 ตร.ม. ที่มีการไหลของอากาศ 500,000 Nm³/ชม. การนำกลับมาใช้ใหม่นี้จะให้ไอน้ำร้อนยวดยิ่งประมาณ 55 ตันต่อชั่วโมงที่ 3.8 MPa และ 410°C ไอน้ำสามารถขับเคลื่อนเครื่องกำเนิดไฟฟ้ากังหันขนาด 9 เมกะวัตต์ ซึ่งผลิตได้ประมาณ 72,000 เมกะวัตต์ชั่วโมงต่อปี ซึ่งช่วยลดการซื้อไฟฟ้าของโรงงานเหล็กได้ 18-25% และลดการปล่อย CO₂ ได้ประมาณ 45,000 ตันต่อปี นอกจากนี้ อุณหภูมิไอเสียที่ต่ำกว่า (ต่ำกว่า 160°C) ช่วยให้สามารถเก็บฝุ่นปลายน้ำได้อย่างปลอดภัยและมีประสิทธิภาพ
มณฑลเจียงซู ชิเนิง โรงถลุงเหล็ก WHB การออกแบบมีรูปแบบโมดูลาร์และกะทัดรัดที่ตรงกับการกำหนดค่าของคูลเลอร์แบบวงกลม พวกเขา การนำความร้อนเหลือทิ้งจากการเผาผนึก ระบบประกอบด้วยระบบควบคุมอัจฉริยะที่ปรับการไหลเวียนของอากาศและการไหลเวียนของน้ำแบบเรียลไทม์ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดภายใต้อัตราการผลิตซินเทอร์ที่แตกต่างกัน
A Sinter Circular Cooler WHB มีข้อได้เปรียบที่สำคัญกว่าวิธีการกำจัดความร้อนทิ้งแบบเดิมๆ ตารางด้านล่างเปรียบเทียบตัวบ่งชี้ประสิทธิภาพหลักก่อนและหลังการติดตั้งเครื่องทำความเย็นแบบวงกลม WHB บนโรงงานเผาผนึกขนาด 450 ตร.ม.
| พารามิเตอร์ | ก่อน WHB | หลังจากติดตั้ง WHB | เปลี่ยน |
|---|---|---|---|
| การใช้พลังงานเผาผนึก (GJ/t) | 2.38 | 1.92 | -19.3% |
| การสร้างไอน้ำ (t/h) | 0 | 62 | 62 ตัน/ชม |
| การผลิตไฟฟ้า (เมกะวัตต์) | 0 | 10.5 | 10.5 เมกะวัตต์ |
| การลด CO₂ (ตัน/ปี) | พื้นฐาน | 52,000 | ต่อปี |
แผนภูมิคอลัมน์แสดงความสามารถในการสร้างไอน้ำจากการนำความร้อนเหลือทิ้งของเครื่องทำความเย็นแบบวงกลมกลับมาใช้ใหม่โดยอิงตามพื้นที่ที่ทำความเย็น เครื่องทำความเย็นแบบวงกลมขนาด 200 ตร.ม. ผลิตไอน้ำได้ประมาณ 28 ตันต่อชั่วโมง ในขณะที่เครื่องทำความเย็นขนาดใหญ่ 600 ตร.ม. สามารถสร้างไอน้ำได้สูงสุด 92 ตันต่อชั่วโมง สำหรับพื้นที่ทำความเย็นแบบวงกลมทุกๆ 100 ตร.ม. สามารถดึงไอน้ำกลับมาได้ประมาณ 15-16 ตันต่อชั่วโมงที่ความดัน 3.8 MPa . ไอน้ำนี้สามารถนำมาใช้โดยตรงในกระบวนการของโรงงานเหล็ก (เช่น สำหรับการกำจัดกำมะถัน การทำความร้อน) หรือส่งไปยังกังหันไอน้ำเพื่อผลิตไฟฟ้า โดยทั่วไป WHB เครื่องทำความเย็นขนาด 450 ตร.ม. จะสร้างไอน้ำเพียงพอที่จะผลิตไฟฟ้าได้ 10-12 เมกะวัตต์ ซึ่งครอบคลุมความต้องการพลังงานไฟฟ้าของโรงงานเผาผนึก 30-40% ที่ ระบบนำความร้อนกลับมาใช้ใหม่จาก Sinter Cooler ยังช่วยลดภาระความร้อนบนอุปกรณ์เก็บฝุ่นปลายทาง ซึ่งช่วยยืดอายุของโรงเก็บถุงได้ 20-30% นอกจากนี้ ไอน้ำที่นำกลับมาใช้ใหม่ยังสามารถทดแทนหม้อไอน้ำเสริมที่ใช้ถ่านหินเป็นเชื้อเพลิง ซึ่งช่วยลดการปล่อย CO₂ ได้ 100,000-150,000 ตันต่อปีสำหรับโรงถลุงเหล็กขนาดใหญ่
แผนภูมิเรดาร์เปรียบเทียบการออกแบบการนำความร้อนเหลือทิ้งของเครื่องทำความเย็นแบบวงกลมแบบเดิมกับโซลูชันขั้นสูงจาก Jiangsu Shineng การออกแบบทั่วไปมีคะแนนประมาณ 60-68 ในด้านสำคัญ เช่น ประสิทธิภาพการนำความร้อนกลับคืน และการต้านทานการเปรอะเปื้อนของฝุ่น ของชิเนง การนำความร้อนเหลือทิ้งของคูลเลอร์แบบวงกลม Boiler ได้คะแนนสูงกว่า 90 ในทุกเมตริก โดยมีความต้านทานการเปรอะเปื้อนของฝุ่นที่ 94 เนื่องจากมีการปรับปรุงระยะห่างของครีบเกลียวและระบบเป่าเขม่าแบบพัลส์อัตโนมัติ การออกแบบขั้นสูงช่วยเพิ่มประสิทธิภาพการนำความร้อนกลับมาใช้ใหม่ได้ 20-25% เมื่อเทียบกับยูนิตทั่วไป แปลโดยตรงเป็นการสร้างไอน้ำเพิ่มขึ้น 15-20% การใช้วัสดุโลหะผสมที่ทนต่ออุณหภูมิสูง (สแตนเลส 310S) ช่วยให้มั่นใจถึงความทนทานในสภาพแวดล้อมของก๊าซไอเสีย 400-450°C ในฐานะที่เป็น ผู้ผลิต WHB เครื่องทำความเย็นแบบ Sinter Circular ด้วยประสบการณ์เกือบสองทศวรรษ Jiangsu Shineng มอบให้ Sinter Cooler แบบกำหนดเอง WHB โซลูชันที่ผสานรวมอย่างลงตัวกับเครื่องทำความเย็นแบบวงกลมที่มีอยู่ ทำให้มีความพร้อมใช้งานออนไลน์ 96% และเอาต์พุตความร้อนสูงกว่าค่าเฉลี่ยของอุตสาหกรรมถึง 8-12%
แนะนำบริษัท: Jiangsu Shineng Chemical Equipment Co., Ltd. ในฐานะ ผู้ผลิตหน่วยกู้คืนก๊าซไอเสียของจีน และ บริษัทระบบนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ Jiangsu Shineng Chemical Equipment Co., Ltd ก่อตั้งขึ้นในปี 2548 โดยเชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตระบบการนำความร้อนเหลือทิ้งจากก๊าซไอเสียและอุปกรณ์เคมีกลับมาใช้ใหม่ โดยมีความสามารถภายในองค์กรที่ครอบคลุม ครอบคลุมตั้งแต่การพัฒนาท่อความร้อน การประสานโดยใช้นิกเกิล ไปจนถึงการผลิตภาชนะรับความดัน ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีถ่านหิน โลหะวิทยา การผลิตไฟฟ้า และอุตสาหกรรมแอมโมเนียสังเคราะห์ และได้รับการส่งออกไปยังตลาดต่างประเทศ ในฐานะที่ได้รับความไว้วางใจ ซินเตอร์คูลเลอร์ WHB Supplier และ ผู้ผลิต WHB เครื่องทำความเย็นแบบ Sinter Circular , Shineng จัดให้อย่างครบครัน การนำความร้อนเหลือทิ้งของคูลเลอร์แบบวงกลม System โซลูชั่นต่างๆ ตั้งแต่วิศวกรรมและการผลิตไปจนถึงการทดสอบการใช้งานและการสนับสนุนหลังการขาย ช่วยให้โรงงานเหล็กประหยัดพลังงานและลดการปล่อยก๊าซเรือนกระจกได้อย่างมาก
อ้างอิง: แผนงานเทคโนโลยีเหล็กและเหล็กกล้าของ IEA ปี 2022 ; รายงานประสิทธิภาพพลังงานของอุตสาหกรรมโลหะวิทยาของจีนปี 2023 ; GB/T 32960-2016 ข้อกำหนดทางเทคนิคสำหรับการนำความร้อนเหลือทิ้งของเครื่องเผาผนึกกลับมาใช้ใหม่ ; และ ASME PTC 4.4-2021 รหัสทดสอบประสิทธิภาพหม้อไอน้ำนำความร้อนเหลือทิ้ง .
