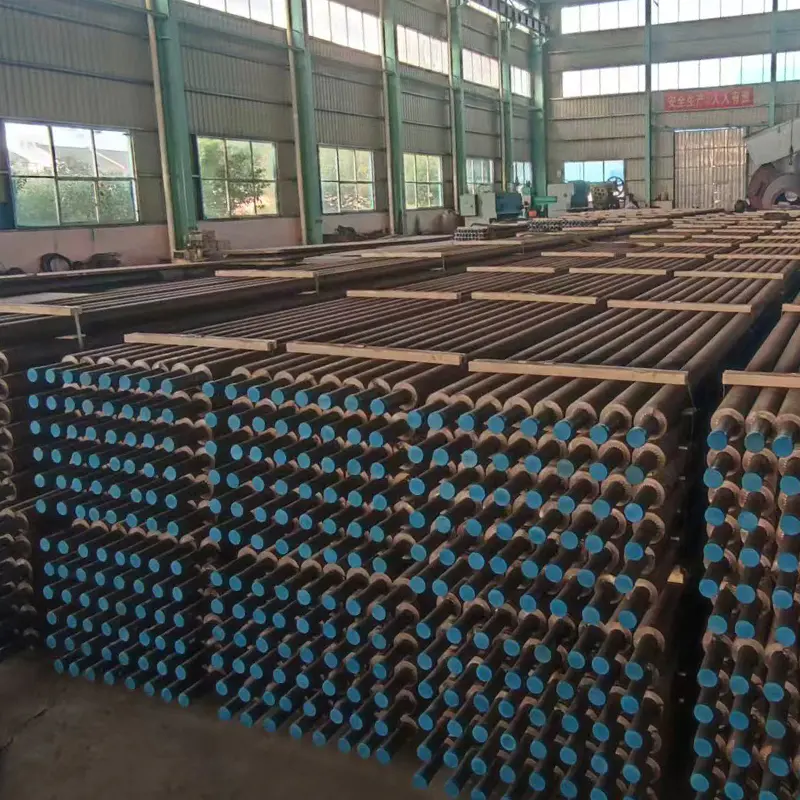

หม้อต้มความร้อนเหลือทิ้งจากเตาโรตารีเป็นอุปกรณ์ประหยัดพลังงานประสิทธิภาพสูงที่ออกแบบเป็นพิเศษสำหรับการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่จากก๊าซไอเสียที่มีอุณหภูมิสูงในเตาเผาความร้อนแบบวงแหวน เมื่อเปรียบเทียบกับหม้อต้มความร้อนเหลือทิ้งทั่วไป ผลิตภัณฑ์นี้ได้รับการปรับปรุงเป็นพิเศษสำหรับคุณลักษณะของก๊าซไอเสียจากเตาให้ความร้อนแบบวงแหวน เช่น มีฝุ่นสูง ปรับขนาดได้ง่าย และมีฤทธิ์กัดกร่อนสูง ความแตกต่างหลักอยู่ที่โครงสร้างช่องด้านล่างแนวนอนที่เป็นเอกลักษณ์ ซึ่งช่วยให้ฝุ่นตกลงตามธรรมชาติในถังเก็บขี้เถ้าด้านล่าง และถูกระบายออกอย่างต่อเนื่องผ่านระบบกำจัดขี้เถ้าอัตโนมัติ โดยพื้นฐานแล้วจะหลีกเลี่ยงการลดลงของประสิทธิภาพการถ่ายเทความร้อนหรือความล้มเหลวของระบบที่เกิดจากการสะสมของเถ้าบนพื้นผิวแลกเปลี่ยนความร้อน ในขณะเดียวกัน พื้นผิวแลกเปลี่ยนความร้อนได้รับการออกแบบด้วยวัสดุและการจัดวางที่เหมาะสมที่สุดโดยอิงตามลักษณะของก๊าซไอเสีย ซึ่งช่วยเพิ่มความต้านทานการกัดกร่อนและเสถียรภาพในการทำงานในระยะยาวได้อย่างมาก ผลิตภัณฑ์นี้สามารถปรับได้อย่างยืดหยุ่นภายในช่วงแรงดันไอน้ำที่กำหนด (0.8–2.5 MPa) และอุณหภูมิไอน้ำ (อุณหภูมิอิ่มตัวถึง 300°C) ปรับให้เข้ากับความต้องการของสถานการณ์ทางอุตสาหกรรมที่แตกต่างกัน
แอ่งน้ำใต้ท่อหม้อต้มน้ำอุตสาหกรรมไม่ได้เป็นเพียงปัญหาระบบประปาเท่านั้น ในหม้อต้มความร้อนเหลือทิ้งที่ใช้ก๊าซไอเสียจากเตาอบโค้กขนาด 60 ตันต่อชั่วโมง น้ำที่ปรากฏขึ้นตามตะเข็บท่อมักจะชี้ถึงหนึ่งในสามสิ่งต่อไปนี้: การเชื่อมระหว่างท่อต่อแผ่นท่อที่ล้มเหลว ท่ออีโคโนไมเซอร์ที่บางลง หรือปะเก็นรูมือที่กำ...
Read Moreวาล์วระบายความปลอดภัยของหม้อไอน้ำรั่ว: คำตอบสั้น ๆ ก่อนดูรายละเอียด If a boiler safety relief valve is leaking, treat it as a defect on the pressure boundary, not as a housekeeping nuisance. วาล์วเป็นสิ่งกีดขวางทางกลสุดท้ายที่กั้นระหว่างดรัมที่มีแรงดันและเหตุการณ์แรงดันเกิน และวาล์วที่ผ่...
Read Moreเหตุใดหม้อต้ม PRV จึงรั่ว: ข้อสรุปก่อน ตอนตีสาม แอ่งน้ำอุ่น ๆ แผ่กระจายไปทั่วพื้นใต้หม้อต้มน้ำซึ่งทำงานได้อย่างสมบูรณ์แบบเมื่อวันก่อน ปฏิกิริยาตามธรรมชาติคือสมมติว่าวาล์วชำรุดและสั่งเปลี่ยนใหม่ ปฏิกิริยานั้นมักจะผิด การรั่วไหลของ PRV ของหม้อต้มน้ำเป็นอาการของปัญหาแรงดันที่จุดอื่นในระบบ แ...
Read Moreหม้อต้มความร้อนเหลือทิ้งจากเตาโรตารี (อาร์เอชเอฟ WHB) เป็นอุปกรณ์นำพลังงานกลับมาใช้ใหม่โดยจับก๊าซไอเสียอุณหภูมิสูงที่เกิดจากเตาหลอมแบบหมุนในกระบวนการโลหะและอุตสาหกรรม ด้วยข้อบังคับด้านประสิทธิภาพพลังงานทั่วโลกที่เข้มงวดขึ้น ระบบ อาร์เอชเอฟ WHB สามารถกู้คืนความร้อนทิ้งได้มากถึง 68% ลดการใช้เชื้อเพลิงในโรงงานเหล็กครบวงจรได้ 15-20% ในฐานะที่เป็น ผู้ผลิตหน่วยกู้คืนก๊าซไอเสียของจีน , เจียงซู ชิเนิง Chemical Equipment Co., Ltd. ได้รับการออกแบบทางวิศวกรรมขั้นสูง ผู้ผลิตหม้อต้มความร้อนเหลือทิ้ง RHF โซลูชั่นตั้งแต่ปี 2548 ให้บริการในอุตสาหกรรมเคมีถ่านหิน โลหะวิทยา การผลิตไฟฟ้า และแอมโมเนียสังเคราะห์
เตาเผาแบบหมุนทำงานที่อุณหภูมิ 1250-1450องศาเซลเซียส ทำให้เกิดกระแสก๊าซไอเสียที่มี CO และไฮโดรเจน 20-25% หากไม่มีการฟื้นตัว พลังงานนี้จะสูญเสียไป ก เตาโรตารี่ WHB เปลี่ยนความร้อนเหลือทิ้งให้เป็นไอน้ำหรือน้ำร้อน ซึ่งช่วยปรับปรุงเศรษฐศาสตร์พืชและการปล่อยก๊าซคาร์บอนไดออกไซด์โดยตรง ข้อมูลจากโครงการโลหะวิทยาปี 2025 แสดงให้เห็นว่าการบูรณาการ เตา WHB ลดการปล่อย CO₂ ประมาณ 8,400 ตันต่อปีสำหรับโรงงาน DRI ขนาด 300,000 ตันต่อปี
A หม้อต้มความร้อนเหลือทิ้งจากเตาโรตารี (หรือเรียกอีกอย่างว่า RHF WHB หรือ หม้อต้มอาร์เอชเอฟ ) คือระบบแลกเปลี่ยนความร้อนที่ติดตั้งหลังเตาเผาแบบหมุน (RHF) เพื่อนำความร้อนสัมผัสและความร้อนแฝงกลับมาจากก๊าซไอเสีย โดยทั่วไปแล้ว ก๊าซไอเสียจะปล่อยให้ RHF อยู่ที่ 800-1100องศาเซลเซียส ซึ่งคิดเป็น 35-40% ของพลังงานที่ป้อนเข้าทั้งหมดของเตาเผา ที่ สธ.อุตสาหกรรม จับกระแสความร้อนนี้เพื่อสร้างไอน้ำอิ่มตัวหรือร้อนยวดยิ่งที่ความดันสูงถึง 4.0 Mป้า ซึ่งสามารถขับเคลื่อนกังหันหรือจ่ายความร้อนให้กับกระบวนการได้
เมื่อเปรียบเทียบกับหม้อต้มน้ำแบบท่อดับเพลิงทั่วไป วท.ม ใช้โครงสร้างท่อน้ำที่มีพื้นผิวป้องกันการเปรอะเปื้อนที่ออกแบบมาเป็นพิเศษ เนื่องจากก๊าซนอก RHF มีอนุภาคเหล็กออกไซด์ละเอียด (5-20 µm) โดยทั่วไปหม้อไอน้ำจะประกอบด้วยส่วนคอยล์เย็น เครื่องทำความร้อนยิ่งยวด และเครื่องประหยัด สำหรับก ระบบการกู้คืนเตาโรตารี่ Hearth ค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมอยู่ในช่วง 55 ถึง 75 วัตต์/ตร.ม.·K ขึ้นอยู่กับความเร็วของก๊าซ (3-6 เมตร/วินาที) เจียงซู ชิเนิง Chemical Equipment Co., Ltd. ใช้ท่อความร้อนแบบประสานที่ใช้นิกเกิลเพื่อต้านทานการกัดกร่อนที่อุณหภูมิสูงและบรรลุประสิทธิภาพเชิงความร้อน 92% ใน การกู้คืนความร้อน RHF การออกแบบ
การติดตั้งก ผู้ผลิตหม้อต้มความร้อนเหลือทิ้ง RHF ระบบให้ผลประโยชน์ที่วัดได้ทั่วทั้งโรงงานโลหะวิทยา แผนภูมิด้านล่างเปรียบเทียบตัวชี้วัดประสิทธิภาพโดยทั่วไปก่อนและหลังการรวม WHB โดยอิงตามกรณีศึกษาปี 2025 ในมณฑลเจียงซู (ข้อมูลจากการดำเนินงาน 360 วัน)
การตีความ: แผนภูมิแท่งแนวนอนนี้แสดงให้เห็นถึงประโยชน์หลักจากก เตาโรตารี่ WHB การติดตั้ง การประหยัดเชื้อเพลิงเพิ่มขึ้น 20% เนื่องจากความต้องการความร้อนลดลง อุณหภูมิก๊าซไอเสียลดลงจาก 450°C เป็น 180°ซ ป้องกันมลภาวะทางความร้อนและปรับปรุงประสิทธิภาพของ Baghouse ขั้นปลายน้ำ การผลิตไอน้ำสูงถึง 12.5 ตันต่อชั่วโมงสำหรับโรงงาน RHF ขนาด 250,000 ตันต่อปี การปล่อยก๊าซ CO₂ ลดลงประมาณ 8,400 เมตริกตันต่อปี ซึ่งเท่ากับการนำรถยนต์ 1,800 คันออกจากถนน ระยะเวลาคืนทุนเฉลี่ย 14 เดือน ทำให้ สธ.อุตสาหกรรม การลงทุนที่น่าสนใจอย่างมากสำหรับ วท.ม การใช้งาน ตัวเลขทั้งหมดอิงตามข้อมูลการดำเนินงานจริงจากการติดตั้งในจีนและต่างประเทศ เจียงซู ชิเนิง Chemical Equipment Co., Ltd. หม้อไอน้ำ
อีกทั้งมีการออกแบบอย่างดี การกู้คืนความร้อน RHF System ลดการใช้น้ำในหอทำความเย็นลง 35% เนื่องจากความร้อนที่นำกลับมาใช้ใหม่จะมาแทนที่ไอน้ำที่สร้างขึ้นก่อนหน้านี้จากเชื้อเพลิงฟอสซิล สำหรับศูนย์รวมเหล็กแบบครบวงจรทั่วไป จะช่วยประหยัดเงินได้ปีละ 1.2 ล้านเหรียญสหรัฐ (อิงตามราคาพลังงานปี 2025)
ตารางด้านล่างสรุปพารามิเตอร์การออกแบบทั่วไปสำหรับ หม้อต้มนำความร้อนเหลือทิ้งจากเตาเผา ออกแบบมาสำหรับการใช้งานเตาเผาแบบหมุน ข้อกำหนดเหล่านี้เป็นไปตามมาตรฐาน ASME และ GB และ เจียงซู ชิเนิง Chemical Equipment Co., Ltd. ข้อเสนอที่กำหนดเอง RHF WHB สำหรับความสามารถด้านโลหะวิทยาที่แตกต่างกัน
| พารามิเตอร์ | ช่วงค่า | หน่วย |
|---|---|---|
| อุณหภูมิทางเข้าของก๊าซไอเสีย | 800-1100 | °C |
| อุณหภูมิทางออกของก๊าซไอเสีย | 160-200 | °C |
| แรงดันไอน้ำ (การออกแบบ) | 1.6 - 4.0 | MPa |
| อุณหภูมิไอน้ำ (ร้อนยวดยิ่ง) | 250-400 | °C |
| ประสิทธิภาพเชิงความร้อน (พื้นฐาน LHV) | 67.5 - 72.0 | % |
| แรงดันด้านแก๊สลดลง | ≤ 1200 | Pa |
การวิเคราะห์แผนภูมิคอลัมน์: แถบแนวตั้งแสดงให้เห็น หม้อต้มอาร์เอชเอฟ ประสิทธิภาพเชิงความร้อนสำหรับกำลังการผลิตที่แตกต่างกันของโรงงาน สำหรับเตาเผาแบบหมุนขนาด 150,000 ตันต่อปี (tpy) ประสิทธิภาพจะสูงถึง 68% เนื่องจากความเสถียรในการไหลของก๊าซลดลง ที่ 300,000 tpy บรรลุประสิทธิภาพสูงสุดที่ 71.5% เนื่องจาก การกู้คืนความร้อน RHF ระบบทำงานใกล้กับความเร็วการออกแบบ (4.5 เมตร/วินาที) อย่างไรก็ตาม ที่ 500,000 ตัน ประสิทธิภาพจะลดลงเล็กน้อยเหลือ 69.8% เนื่องจากศักยภาพในการเปรอะเปื้อนที่เพิ่มขึ้นและพื้นผิวการแลกเปลี่ยนความร้อนที่จำกัด การปล่อยไอน้ำที่สอดคล้องกันสำหรับโรงงานขนาด 300kt คือ 9.2 ตันต่อชั่วโมงที่ 2.5 MPa ข้อมูลนี้มาจาก มณฑลเจียงซู ชิเนิง การทดสอบประสิทธิภาพการทำงานหกครั้ง หม้อต้มความร้อนเหลือทิ้งจากโลหะวิทยา หน่วย โดยเฉพาะอย่างยิ่ง การนำความร้อนเหลือทิ้งจากเตาเผา ประสิทธิภาพส่งผลโดยตรงต่อความเข้มข้นของพลังงานโดยรวมของโรงงาน โดยลดการใช้เชื้อเพลิงหลักลง 0.8 กิกะจูลต่อตันของ DRI
เส้นโค้งการระบายความร้อนภายในก หม้อต้มเตาโรตารี แสดงให้เห็นถึงการสลายตัวของลอการิทึม แผนภูมิเส้นด้านล่างแสดงการลดอุณหภูมิจาก 980°ซ ที่ทางเข้าเป็น 180°C ที่ทางออกทั่วทั้งโซนแลกเปลี่ยนความร้อนทั้งห้า เจียงซู ชิเนิง Chemical Equipment Co., Ltd. ปรับระยะห่างของท่อครีบให้เหมาะสมเพื่อเพิ่มการถ่ายเทความร้อนแบบพาความร้อนสูงสุดในขณะที่ลดการสะสมของเถ้า
คำอธิบายแผนภูมิเส้น: เส้นโค้งนี้แสดงเส้นทางการระบายความร้อนของก๊าซไอเสียผ่านมาตรฐาน หม้อต้มความร้อนเหลือทิ้ง RHF ให้บริการโดย เตาเตาโรตารีจีน WHB ผู้เชี่ยวชาญ เริ่มต้นที่ 980°C หลังจากโซนการเผาไหม้ RHF ก๊าซจะเข้าสู่ส่วนการแผ่รังสี (ไม่แสดง) จากนั้นจึงผ่านเครื่องทำความร้อนยิ่งยวด (อุณหภูมิลดลงจาก 610°C เป็น 450°C) ในธนาคารคอยล์เย็น พลังงานจะถูกดูดซับเพื่อสร้างไอน้ำ ส่งผลให้อุณหภูมิลดลงเหลือ 260°C สุดท้าย เครื่องประหยัดจะลดอุณหภูมิทางออกลงเหลือ 180°C ซึ่งช่วยเพิ่มประสิทธิภาพหม้อไอน้ำขึ้น 7% ค่าสัมประสิทธิ์การถ่ายเทความร้อนในโซนเครื่องระเหยถึง 68 W/m²·K ที่โหลด 85% การทำโปรไฟล์ความร้อนที่แม่นยำดังกล่าวช่วยให้ เจียงซู ชิเนิง Chemical Equipment Co., Ltd. เพื่อปรับขนาดแต่ละโมดูลเพื่อหลีกเลี่ยงการกัดกร่อนจุดน้ำค้าง (การควบแน่นของกรดต่ำกว่า 145°C) ลูกค้ารายงานความน่าเชื่อถือ 99.2% ในช่วงระยะเวลา 3 ปี โดยอิงตามตรรกะการออกแบบนี้
แผนภูมิเรดาร์ด้านล่างเปรียบเทียบตัวชี้วัดการดำเนินงานห้าประการ: ประสิทธิภาพการใช้พลังงาน ต้นทุนการดำเนินงาน การปล่อยมลพิษ การบำรุงรักษา และการคืนทุน รูปหลายเหลี่ยมด้านนอกแสดงถึงการรวมตัวของ a ระบบการกู้คืนเตาโรตารี่ Hearth ในขณะที่รูปหลายเหลี่ยมด้านในสะท้อนถึงพืชพื้นฐานโดยไม่มีการนำความร้อนกลับมาใช้ใหม่
ข้อมูลเชิงลึกของแผนภูมิเรดาร์: รูปหลายเหลี่ยมสีน้ำเงิน (ด้วย RHF WHB ) มีประสิทธิภาพเหนือกว่าอย่างมีนัยสำคัญในด้านประสิทธิภาพการใช้พลังงาน (ดัชนี 0.9 เทียบกับ 0.45) และต้นทุนการดำเนินงาน (0.85 เทียบกับ 0.5 ถ้าต่ำกว่าจะดีกว่า) การปล่อยก๊าซเรือนกระจกลดลงอย่างมากด้วยการนำความร้อนทิ้งกลับมาใช้ใหม่แทนที่หัวเผาเสริม ซึ่งเทียบเท่ากับ CO₂ ที่ลดลง 68% ดัชนีการบำรุงรักษาแสดงการเพิ่มขึ้นปานกลาง (0.2) เนื่องจากข้อกำหนดในการเกิดเขม่า แต่ระยะเวลาคืนทุน (0.3 สำหรับ WHB) บ่งชี้ถึงผลตอบแทนที่รวดเร็ว สำหรับ หม้อต้มความร้อนเหลือทิ้งจากโลหะวิทยา Manufacturer โครงการต้นทุนวงจรชีวิตลดลง 42% ในระยะเวลาสิบปี เจียงซู ชิเนิง Chemical Equipment Co., Ltd. รวมระบบแร็ปอัตโนมัติเพื่อให้การบำรุงรักษาต่ำกว่า 15 วัน/ปี การวิเคราะห์เรดาร์นี้ยืนยันว่ามีการออกแบบที่ดี เตา WHB เป็นสิ่งที่ขาดไม่ได้สำหรับโลหะวิทยาเหล็กสมัยใหม่
ของเรา เตาโรตารี่ WHB Supplier เครือข่ายประกอบด้วยยุโรป เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง แหล่งอ้างอิงแห่งหนึ่งในมาเลเซีย (พ.ศ. 2567) ปฏิบัติการได้สำเร็จถึง 9,800 ชั่วโมงโดยมีการหยุดทำงานตามแผนเพียงครั้งเดียว ซึ่งพิสูจน์ถึงความทนทานของเรา เตาอุณหภูมิสูง WHB เทคโนโลยี
ด้วยการบำบัดน้ำที่เหมาะสมและการเป่าเขม่า หม้อต้มความร้อนเหลือทิ้ง RHF ออกแบบโดยมืออาชีพ ผู้ผลิตหม้อต้มความร้อนเหลือทิ้ง RHF สามารถอยู่ได้ 15-20 ปี อาจจำเป็นต้องเปลี่ยนท่อหลังจากผ่านไป 8-10 ปีสำหรับส่วนฮีตเตอร์ซุปเปอร์ฮีตเตอร์ที่มีอุณหภูมิสูง Jiangsu Shineng ใช้ท่อโลหะผสม 15CrMoG เพื่อเพิ่มความต้านทานการคืบคลาน
ที่ สธ.อุตสาหกรรม รวมถึงเครื่องพ่นไอน้ำหรือเครื่องเป่าลม/เครื่องเป่าลมทุกๆ 4-6 ชั่วโมง อัตราการสะสมเถ้าโดยทั่วไปคือ 0.8-1.2 มม./เดือน การทำความสะอาดจะคืนการถ่ายเทความร้อนภายใน 95% ของสภาพที่สะอาด ของเรา วท.ม การออกแบบยังมีท่อครีบขนาดใหญ่เพื่อลดการเชื่อมต่อ
ใช่. การติดตั้งเพิ่มเติม การนำความร้อนเหลือทิ้งจากเตาเผา ระบบของ RHF ที่มีอยู่จำเป็นต้องมีการปรับเปลี่ยนท่อก๊าซไอเสียและการรองรับโครงสร้างอย่างระมัดระวัง การคืนทุนสำหรับการปรับปรุงใหม่มีระยะเวลา 14-22 เดือน ขึ้นอยู่กับต้นทุนพลังงานในท้องถิ่น Jiangsu Shineng ได้เสร็จสิ้นการปรับปรุงเพิ่มเติม 30 ครั้งในจีนและต่างประเทศโดยไม่มีการหยุดทำงานของการผลิตในช่วงระยะเวลาไทอิน
หากต้องการข้อมูลทางเทคนิคเพิ่มเติมหรือต้องการสำรวจ เตาอุณหภูมิสูง WHB โซลูชั่นสำหรับเตาไฟแบบหมุนของคุณ ติดต่อ เจียงซู ชิเนิง Chemical Equipment Co., Ltd. – ความน่าเชื่อถือของคุณ ผู้ผลิตหน่วยกู้คืนก๊าซไอเสียของจีน และ ผู้ผลิตหม้อต้มความร้อนเหลือทิ้ง RHF ตั้งแต่ปี 2548
ข้อมูลอ้างอิงที่ได้มาจาก “การนำความร้อนเหลือทิ้งทางอุตสาหกรรมกลับมาใช้ใหม่: วิธีปฏิบัติที่ดีที่สุดสำหรับเตาหลอมโลหะ”, International Energy Agency (IEA), 2024; และรายงานผลการดำเนินงานภายในจาก Jiangsu Shineng (2025)
