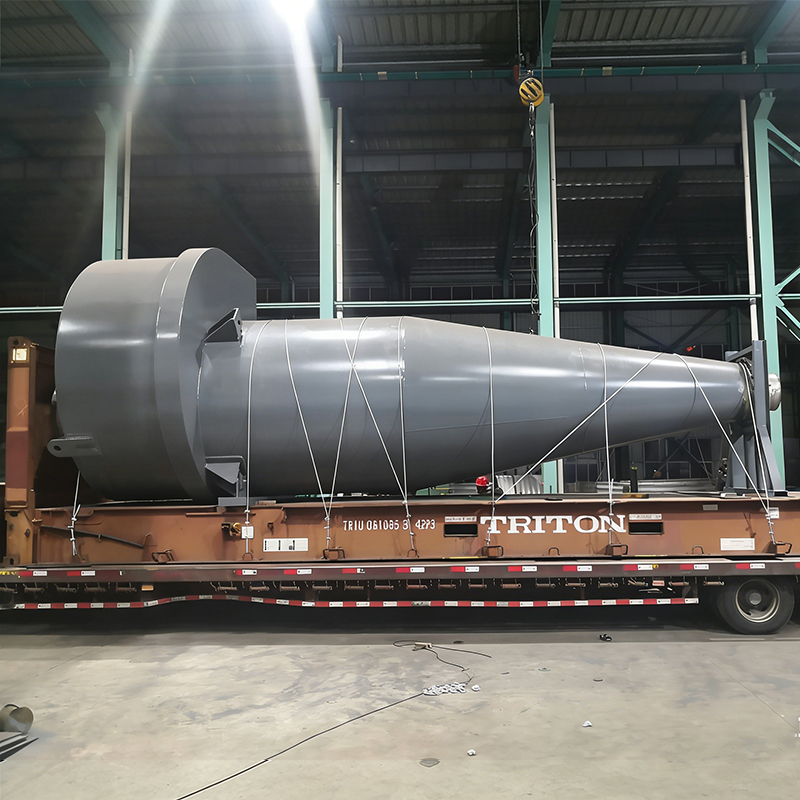

เครื่องกรองฝุ่นแบบไซโคลนเป็นอุปกรณ์ดักจับฝุ่นเชิงกลที่ใช้แรงเหวี่ยงเพื่อแยกของแข็งก๊าซและของแข็ง เมื่อกระแสลมที่เต็มไปด้วยฝุ่นเข้าสู่อุปกรณ์ในแนวสัมผัสด้วยความเร็ว 15-25 ม./วินาที ลมจะหมุน ทำให้อนุภาคฝุ่นที่มีความหนาแน่นมากกว่าก๊าซถูกเหวี่ยงเข้าหาผนังด้วยแรงเหวี่ยงหนีศูนย์และตกลงไปในถังด้านล่าง จึงแยกฝุ่นออกจากการไหลของอากาศ เมื่อเปรียบเทียบกับเครื่องกรองฝุ่นแบบถุงและเครื่องกรองฝุ่นแบบตลับซึ่งอาศัยสื่อกรองในการสกัดกั้น เครื่องกรองฝุ่นแบบไซโคลนได้รับการออกแบบมาเป็นหลักสำหรับการบำบัดฝุ่นล่วงหน้าที่มีขนาดอนุภาคใหญ่กว่า (โดยทั่วไปแล้วจะจับอนุภาคฝุ่นที่มีขนาดใหญ่กว่า 5μm) หรือความเข้มข้นที่สูงกว่า โครงสร้างที่เรียบง่ายกว่าช่วยลดความจำเป็นในการเปลี่ยนสื่อกรองบ่อยครั้ง ส่งผลให้เกิดข้อได้เปรียบที่สำคัญในการลงทุนเริ่มแรกและต้นทุนการดำเนินงาน/บำรุงรักษา อุปกรณ์นี้ทำงานได้อย่างเสถียรเมื่อจัดการกับฝุ่นที่มีอุณหภูมิสูงและมีปริมาณมาก โดยประสิทธิภาพการกำจัดฝุ่นโดยทั่วไปอยู่ระหว่าง 80% ถึง 98% และการสูญเสียความต้านทานประมาณ 580 ถึง 1960 Pascals โดยทั่วไปจะใช้ในกระบวนการกำจัดฝุ่นล่วงหน้าและการนำวัสดุกลับมาใช้ใหม่ที่มีความเข้มข้นสูงในอุตสาหกรรมต่างๆ เช่น วัสดุก่อสร้าง เคมีภัณฑ์ และโลหะวิทยา เครื่องกรองฝุ่นแบบไซโคลนไม่มีชิ้นส่วนที่เคลื่อนไหวและสามารถทำจากวัสดุ เช่น เหล็กกล้าคาร์บอนหรือสแตนเลส ทำให้ทนทานและเหมาะสมกับสภาวะการทำงานที่หลากหลาย อย่างไรก็ตาม เนื่องจากประสิทธิภาพในการดักจับฝุ่นละเอียดมีจำกัด จึงมักใช้ร่วมกับเครื่องดักฝุ่นประสิทธิภาพสูงอื่นๆ เพื่อปรับปรุงผลการทำให้บริสุทธิ์โดยรวม
แอ่งน้ำใต้ท่อหม้อต้มน้ำอุตสาหกรรมไม่ได้เป็นเพียงปัญหาระบบประปาเท่านั้น ในหม้อต้มความร้อนเหลือทิ้งที่ใช้ก๊าซไอเสียจากเตาอบโค้กขนาด 60 ตันต่อชั่วโมง น้ำที่ปรากฏขึ้นตามตะเข็บท่อมักจะชี้ถึงหนึ่งในสามสิ่งต่อไปนี้: การเชื่อมระหว่างท่อต่อแผ่นท่อที่ล้มเหลว ท่ออีโคโนไมเซอร์ที่บางลง หรือปะเก็นรูมือที่กำ...
Read Moreวาล์วระบายความปลอดภัยของหม้อไอน้ำรั่ว: คำตอบสั้น ๆ ก่อนดูรายละเอียด If a boiler safety relief valve is leaking, treat it as a defect on the pressure boundary, not as a housekeeping nuisance. วาล์วเป็นสิ่งกีดขวางทางกลสุดท้ายที่กั้นระหว่างดรัมที่มีแรงดันและเหตุการณ์แรงดันเกิน และวาล์วที่ผ่...
Read Moreเหตุใดหม้อต้ม PRV จึงรั่ว: ข้อสรุปก่อน ตอนตีสาม แอ่งน้ำอุ่น ๆ แผ่กระจายไปทั่วพื้นใต้หม้อต้มน้ำซึ่งทำงานได้อย่างสมบูรณ์แบบเมื่อวันก่อน ปฏิกิริยาตามธรรมชาติคือสมมติว่าวาล์วชำรุดและสั่งเปลี่ยนใหม่ ปฏิกิริยานั้นมักจะผิด การรั่วไหลของ PRV ของหม้อต้มน้ำเป็นอาการของปัญหาแรงดันที่จุดอื่นในระบบ แ...
Read Moreเครื่องดูดฝุ่นไซโคลน (หรือเรียกอีกอย่างว่า ตัวสะสมพายุไซโคลน หรือ เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม ) เป็นอุปกรณ์แยกเชิงกลที่ใช้กันอย่างแพร่หลายเพื่อกำจัดอนุภาคออกจากกระแสก๊าซโดยใช้แรงเหวี่ยง ต่างจากระบบที่ใช้ตัวกรอง เครื่องกำจัดฝุ่นไซโคลนของจีน ไม่มีชิ้นส่วนที่เคลื่อนไหวหรือถุงกรอง ทำให้มีความน่าเชื่อถือสูงสำหรับการใช้งานกับฝุ่นที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อน Jiangsu Shineng สารเคมี Equipment Co., Ltd. — ในฐานะผู้ผลิตหน่วยกู้คืนก๊าซหุงต้มของจีนและบริษัทระบบนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ บริษัท Jiangsu Shineng Chemical Equipment Co., Ltd ซึ่งก่อตั้งขึ้นในปี 2548 บริษัทมีความเชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตระบบนำความร้อนเหลือทิ้งจากก๊าซหุงต้มและอุปกรณ์เคมีกลับคืนมา โดยมีความสามารถภายในองค์กรที่ครอบคลุม ครอบคลุมตั้งแต่การพัฒนาท่อความร้อนและการประสานโดยใช้นิกเกิลไปจนถึงการผลิตภาชนะรับความดัน ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีถ่านหิน โลหะวิทยา การผลิตไฟฟ้า และอุตสาหกรรมแอมโมเนียสังเคราะห์ และได้รับการส่งออกไปยังตลาดต่างประเทศ ความเป็นเลิศทางวิศวกรรมเดียวกันนี้ขยายไปถึงเราด้วย เครื่องดักฝุ่นเชิงกลของจีน โซลูชั่นสำหรับการกรองล่วงหน้าและลดภาระฝุ่น
โดยทั่วไปแล้วก เครื่องดูดฝุ่นไซโคลน บรรลุประสิทธิภาพการรวบรวมของ 85% ถึง 95% สำหรับอนุภาคที่มีขนาดใหญ่กว่า 10 ไมครอนขึ้นไป 98% สำหรับอนุภาค >30 ไมครอน มันทำหน้าที่เป็น รองพายุไซโคลนฝุ่น ในโรงงานหลายชนิด ช่วยปกป้อง baghouses หรือเครื่องฟอกบริเวณปลายน้ำ ภาคปูนซีเมนต์และโลหะวิทยาทั่วโลกใช้หน่วยพายุไซโคลนมากกว่า 300,000 หน่วยเพื่อกำจัดฝุ่นอันมีค่าหลายล้านตันต่อปี (การทบทวนทางเทคนิคของ EPA ปี 2024)
A เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม แปลงความเร็วก๊าซทางเข้าเป็นกระแสน้ำวนกังหันความเร็วสูง ก๊าซเข้าสู่วงสัมผัสที่ด้านบน (ปกติความเร็วขาเข้า 15-25 เมตร/วินาที) ทำให้เกิดกระแสน้ำวนคู่: เกลียวด้านนอกลงด้านล่างจะดันฝุ่นเข้าหาผนัง ในขณะที่เกลียวด้านในขึ้นจะออกจากก๊าซสะอาด ความเร่งแบบแรงเหวี่ยงมีช่วงระหว่าง 500 ถึง 2000 กรัม ทำให้อนุภาคกระทบผนังทรงกรวยและเลื่อนเข้าไปในถังเก็บฝุ่น
สำหรับการออกแบบประสิทธิภาพสูงของบันไดมาตรฐาน เส้นผ่านศูนย์กลางการตัด (d50) – ขนาดอนุภาคที่รวบรวมที่ประสิทธิภาพ 50% – อยู่ที่ประมาณ 4-6 ไมครอน ที่ความดันลดลง 1.0-1.5 kPa ด้วยการปรับขนาดทางเข้าและความยาวกรวยให้เหมาะสม ผู้จำหน่ายเครื่องกำจัดฝุ่นไซโคลน Jiangsu Shineng ผลิตหน่วยแบบกำหนดเองที่ลดการปล่อยอนุภาคให้ต่ำกว่า 50 มก./นาโนเมตร สำหรับการทำความสะอาดล่วงหน้าสารเคมีถ่านหิน ข้อมูลจากสถานที่ปฏิบัติงานด้านโลหะวิทยาในปี 2025 พบว่ามีการนำออก 92% ของแร่เหล็กปรับ (ขนาดตั้งแต่ 8-50 ไมโครเมตร) ก่อนหม้อต้มความร้อนเหลือทิ้ง
ตารางด้านล่างสรุปประสิทธิภาพเศษส่วนทั่วไปของ a สุดยอดเครื่องดูดฝุ่นไซโคลน ตามมาตรฐาน ASME PTC 31 สำหรับอนุภาคที่มีขนาดต่ำกว่า 5 ไมครอน ก ตัวสะสมพายุไซโคลน อาจทำหน้าที่เป็นน้ำยาทำความสะอาดล่วงหน้า อย่างไรก็ตาม การจับคู่กับ Baghouse จะทำให้ได้ประสิทธิภาพโดยรวม >99.9%
| ขนาดอนุภาค (µm) | ประสิทธิภาพ (%) | แอปพลิเคชันทั่วไป |
|---|---|---|
| 1-5 | 30-55 | เถ้าลอยละเอียด คอลเลกชันรอง |
| 5-10 | 60-80 | ฝุ่นซีเมนต์ เศษไม้ |
| 10-30 | 85-94 | ฝุ่นโลหะ ค่าปรับถ่านหิน |
| >30 | 95-98 | ทรายขี้เลื่อย |
การวิเคราะห์แท่งแนวนอน: แผนภูมิด้านบนแสดงให้เห็นถึงการพึ่งพาอย่างมากของ เครื่องดูดฝุ่นไซโคลน ประสิทธิภาพเส้นผ่านศูนย์กลางของอนุภาค สำหรับฝุ่นขนาด 5 ไมครอน (โดยทั่วไปของควันโลหะละเอียด) ประสิทธิภาพยังคงอยู่เพียง 42% ซึ่งเป็นสาเหตุที่ทำให้ เครื่องดักฝุ่นเชิงกลของจีน เพียงอย่างเดียวอาจต้องขัดด้วย baghouse ที่ขนาด 10 ไมครอน ประสิทธิภาพจะเพิ่มขึ้นเป็น 70% ซึ่งข้ามจุดตัดทั่วไปสำหรับการแยกสารล่วงหน้า ถึง 20 ไมครอน, รองพายุไซโคลนฝุ่น ดักจับวัสดุได้ 88% ช่วยลดภาระด้านปลายน้ำได้อย่างมาก ที่ 50 ไมครอน (เช่น เถ้าหยาบหรือทราย) เครื่องสกัดไซโคลน บรรลุถึง 97% ทำให้เป็นโซลูชันแบบสแตนด์อโลน ค่าเหล่านี้มาจากการทดสอบการกระจายขนาดอนุภาคที่ดำเนินการในโรงงานเคมีถ่านหินในชานซี (2025) เพื่อผลลัพธ์ที่ดีที่สุด ก สุดยอดเครื่องดูดฝุ่นไซโคลน จาก Jiangsu Shineng ได้รับการออกแบบแบบกำหนดเองโดยใช้ PSD ฝุ่นเฉพาะ
ออกแบบมาอย่างดี เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม สร้างสมดุลระหว่างประสิทธิภาพการรวบรวมและการใช้พลังงาน แผนภูมิเส้นต่อไปนี้แสดงวิวัฒนาการของแรงดันตกคร่อมโดยทั่วไป ตัวสะสมพายุไซโคลน ร่างกายเมื่อความเร็วของก๊าซเพิ่มขึ้น ข้อมูลจากระดับห้องปฏิบัติการที่ได้รับการตรวจสอบโดยการจำลอง CFD (Journal of Aerosol Science, 2024)
การตีความกราฟเส้น: สำหรับก เครื่องกำจัดฝุ่นไซโคลนของจีน การเพิ่มความเร็วขาเข้าจาก 10 m/s เป็น 25 m/s จะทำให้ความดันลดลงจาก 400 Pa เป็น 1650 Pa ตามความสัมพันธ์กำลังสอง (ΔP ∝ v²) โซนการทำงานที่เหมาะสมที่สุดสำหรับ เครื่องดูดฝุ่นไซโคลน โดยทั่วไปจะอยู่ระหว่าง 16 ถึง 20 ม./วินาที ซึ่งบรรลุประสิทธิภาพการกำจัดฝุ่นขนาด 10 ไมครอนที่สูงกว่า 88% โดยมีโทษด้านพลังงานปานกลาง (800-1200 Pa) ที่ความเร็วต่ำกว่า 12 ม./วินาที ฝุ่นจะกลับขึ้นมาใหม่ ในขณะที่การกัดเซาะของกรวยที่ความเร็วสูงกว่า 22 ม./วินาที จะเร่งขึ้นและค่าไฟฟ้าก็เพิ่มขึ้นอย่างรวดเร็ว ของเจียงซู ชิเนง เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม การออกแบบประกอบด้วยวัสดุบุรองที่ทนทานต่อการสึกหรอสำหรับงานโลหะวิทยาที่มีความเร็วสูง สำหรับการไหลของก๊าซ 50,000 m³/h การเลือก 18 m/s แทน 24 m/s จะช่วยลดการใช้พลังงานของพัดลมลง 38% ในขณะที่ยังคงการสะสมของอนุภาคขนาดกลางถึง 90%
ผู้จำหน่ายเครื่องกำจัดฝุ่นไซโคลน Jiangsu Shineng ให้บริการภาคส่วนที่หลากหลาย แผนภูมิคอลัมน์ด้านล่างเปรียบเทียบความเข้มข้นของฝุ่นทางเข้าทั่วไปกับความเข้มข้นของทางออกสำหรับอุตสาหกรรมหลักสี่แห่งโดยใช้ขนาดที่เหมาะสม เครื่องดักฝุ่นเชิงกลของจีน เป็นตัวกรองล่วงหน้า
ข้อมูลเชิงลึกของแผนภูมิคอลัมน์: แผนภูมิเปรียบเทียบภาระฝุ่นของก๊าซดิบกับก๊าซที่สะอาดหลังจากประสิทธิภาพสูง รองพายุไซโคลนฝุ่น . ในการผลิตเหล็ก (EAF ไม่ใช้แก๊ส) ความเข้มข้นของฝุ่นทางเข้าสามารถเข้าถึง 50 g/Nm³; การออกแบบอย่างเหมาะสม เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม ลดลงเหลือ ~5.8 g/Nm³ แทน กำจัดมวลได้ 88.4% . สำหรับเตาเผาปูนซีเมนต์ ลดลงจาก 35 เป็น 4.5 g/Nm³ (มีประสิทธิภาพ 87%) โรงไฟฟ้าที่เผาถ่านหินที่ถูกบดจะมีทางเข้า 18 g/Nm³ ลดลงเหลือ 2.1 g/Nm³ (ประสิทธิภาพ 88.3%) ประสิทธิภาพดังกล่าวพิสูจน์ให้เห็นว่าทำไม สุดยอดเครื่องดูดฝุ่นไซโคลน ยังคงขาดไม่ได้สำหรับการบำบัดล่วงหน้า ด้วยการลดปริมาณฝุ่น ถุงกรองแบบดาวน์สตรีมจะยืดอายุการใช้งานได้สูงสุดถึง 300% (ข้อมูลภาคสนามจากการติดตั้ง Jiangsu Shineng ในเหอหนาน, 2025)
แผนภูมิเรดาร์ด้านล่างประเมินเกณฑ์หลักสี่ประการ: ความทนทานต่ออุณหภูมิ ค่าบำรุงรักษา ประสิทธิภาพการรวบรวมฝุ่นละเอียด (2-5 µm) และต้นทุนต้นทุน ไซโคลน (สีน้ำเงิน) มีคุณสมบัติเป็นเลิศในอุณหภูมิสูงและการบำรุงรักษาต่ำ
การตีความแผนภูมิเรดาร์: เรดาร์เปรียบเทียบก เครื่องกำจัดฝุ่นไซโคลนของจีน (รูปหลายเหลี่ยมสีน้ำเงิน) เทียบกับบาเฮาส์ทั่วไป (เส้นประสีแดง) ที่ ตัวสะสมพายุไซโคลน คะแนนสูงสุด (10/10) สำหรับความทนทานต่ออุณหภูมิสูง (สูงถึง 450°C โดยไม่มีปัญหา) และ 9/10 สำหรับการบำรุงรักษาต่ำ เนื่องจากไม่จำเป็นต้องใช้ถุงกรองหรือพัลส์ไอพ่น ต้นทุนเงินทุนลดลงอย่างมาก (8/10) เพื่อประสิทธิภาพฝุ่นละเอียด (2-5 µm) ไซโคลนทำได้เพียง 3/10 ในขณะที่โรงเก็บฝุ่นมีขนาด 9/10 อย่างไรก็ตามในฐานะที่เป็น เครื่องดักฝุ่นเชิงกลของจีน เมื่อใช้ร่วมกับ baghouse จะช่วยลดภาระของตัวกรองละเอียดราคาแพง ซึ่งช่วยเพิ่มประสิทธิภาพต้นทุนการดำเนินงานโดยรวมของโรงงาน ในระบบความร้อนเหลือทิ้งจากโลหะวิทยา ก เครื่องดูดฝุ่นไซโคลน จาก Jiangsu Shineng ปกป้องหม้อต้มความร้อนทิ้งปลายน้ำจากเถ้าที่มีฤทธิ์กัดกร่อน กรณีศึกษา: โรงถลุงทองแดงในยูนนานติดตั้งของเรา เครื่องดูดฝุ่นไซโคลนอุตสาหกรรม และลดการบำรุงรักษา Baghouse ประจำปีลง 43%
ดังนั้นการเลือกให้เหมาะสม ผู้จำหน่ายเครื่องกำจัดฝุ่นไซโคลน รับประกันรูปทรงเรขาคณิตที่เหมาะสมที่สุด (ความสูงทางเข้า เส้นผ่านศูนย์กลางตัวค้นหากระแสน้ำวน) สำหรับ PSD ของคุณ Jiangsu Shineng ผสมผสานการจำลอง CFD เข้ากับซับในที่ทนทานต่อการสึกหรอที่เป็นเอกสิทธิ์ในการส่งมอบ สุดยอดเครื่องดูดฝุ่นไซโคลน ระบบสำหรับสภาพแวดล้อมที่รุนแรง
ในฐานะผู้มีประสบการณ์ ผู้จำหน่ายเครื่องกำจัดฝุ่นไซโคลน Jiangsu Shineng จัดทำเอกสารทางเทคนิคเต็มรูปแบบ รวมถึงกราฟประสิทธิภาพ การคาดการณ์แรงดันตกคร่อม และแบบจำลอง 3 มิติ สำหรับทุก เครื่องดักฝุ่นเชิงกลของจีน สอบถามรายละเอียดเพิ่มเติม เราทำการวิเคราะห์ขนาดอนุภาคเพื่อรับประกันประสิทธิภาพการแยกสารที่เป็นไปตามมาตรฐานสิ่งแวดล้อมในท้องถิ่น (โดยทั่วไปจะมีทางออก 50 มก./นาโนเมตรสำหรับการกำจัดฝุ่นก่อน)
ความเร็วขาเข้าที่เหมาะสมที่สุดสำหรับ เครื่องดูดฝุ่นไซโคลน คือ 16-20 ม./วินาที ต่ำกว่า 12 m/s การกักตัวของอนุภาคจะลดประสิทธิภาพลง สูงกว่า 22 m/s การกัดเซาะและความดันลดลงอย่างมาก Jiangsu Shineng ออกแบบแต่ละหน่วยให้มีความเร็วเฉพาะโดยพิจารณาจากการขัดถูของฝุ่น
มาตรฐาน เครื่องกำจัดฝุ่นไซโคลนของจีน มีประสิทธิภาพน้อยกว่าสำหรับฝุ่นดูดความชื้นหรือฝุ่นเหนียวเนื่องจากการสะสมตัวของผนัง อย่างไรก็ตาม การเพิ่มไลเนอร์หรือใช้ "ไซโคลนแห้ง" พร้อมฉนวนกันความร้อนจะป้องกันการควบแน่น สำหรับความชื้นสูง (>15% RH) เราขอแนะนำให้ใช้เครื่องทำความร้อนล่วงหน้าหรือการออกแบบอื่น
โดยทั่วไปแล้ว “Dust deputy cyclone” หมายถึงไซโคลนพลาสติกใสขนาดเล็กที่มีประสิทธิภาพสูงสำหรับเครื่องดูดฝุ่นในโรงงาน คู่ค้าอุตสาหกรรมจาก เครื่องดูดฝุ่นไซโคลน Supplier Jiangsu Shineng ปรับขนาดหลักการแรงเหวี่ยงเดียวกันสำหรับการไหลขนาดใหญ่ด้วยมุมกรวยที่หนาขึ้น (12-15°) ทั้งสองไม่มีชิ้นส่วนที่เคลื่อนไหวร่วมกัน แต่รุ่นอุตสาหกรรมใช้เหล็กหนักและบรรลุ 95% สำหรับอนุภาค >15 µm
สำหรับกny further inquiry about สุดยอดเครื่องดูดฝุ่นไซโคลน บูรณาการกับการนำความร้อนเหลือทิ้งหรือกระบวนการทางเคมี โปรดติดต่อ Jiangsu Shineng Chemical Equipment Co., Ltd. ซึ่งเป็นพันธมิตรที่เชื่อถือได้ของคุณตั้งแต่ปี 2548
