เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ

การวิเคราะห์แผนภูมิแท่งแนวนอน: ที่ chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ . สำหรับหน้าที่น้ำสู่น้ำ โดยทั่วไป U จะมีช่วง 850-1200 W/m²·K ทำให้เครื่องแลกเปลี่ยนดังกล่าวมีขนาดกะทัดรัด การควบแน่นของไอน้ำกับน้ำจะให้ค่า U สูงมาก (1,000-1500) เนื่องจากการปรับปรุงการเปลี่ยนเฟส การใช้งานระหว่างของเหลวกับของเหลว เช่น การทำความเย็นด้วยน้ำมัน (น้ำมัน-น้ำ) มีค่า U ปานกลางที่ 150-400; จึงจำเป็นต้องมีพื้นที่ผิวมากขึ้น บริการก๊าซจะมีค่า U ต่ำที่สุด (30-100) โดยต้องใช้หน่วยที่ใหญ่กว่า ด้วยความเป็นมืออาชีพ ผู้จัดจำหน่ายเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม Jiangsu Shineng เพิ่มประสิทธิภาพการออกแบบแผ่นกั้นและการส่งผ่านด้านท่อเพื่อดันค่า U ไปสู่จุดสิ้นสุดที่สูงขึ้นสำหรับแต่ละหมวดหมู่ สำหรับโรงงานปิโตรเคมีที่แปรรูปน้ำมันดิบ 80,000 กก./ชม. การเพิ่ม U จาก 250 เป็น 320 W/m²·K ช่วยลดพื้นที่ที่ต้องการลง 22% ซึ่งช่วยประหยัดต้นทุนวัสดุและรอยเท้า

การตีความกราฟเส้น: ในแบบทวนกระแส เครื่องแลกเปลี่ยนความร้อนแบบเปลือก ของเหลวร้อนจะเข้าที่อุณหภูมิ 180°C และออกที่ 85°C ในขณะที่ของเหลวเย็นจะอุ่นตั้งแต่ 30°C ถึง 120°C เส้นโค้งอุณหภูมิจะรักษาแรงผลักดัน ∆T ไว้เกือบคงที่ตลอดความยาว ส่งผลให้ค่าความแตกต่างอุณหภูมิเฉลี่ยบันทึก (LMTD) อยู่ที่ประมาณ 46°C สำหรับการไหลแบบขนาน LMTD จะมีอุณหภูมิเพียง 31°C ซึ่งต้องใช้พื้นที่การถ่ายเทความร้อนเพิ่มขึ้น 48% สำหรับงานเดียวกัน นั่นเป็นเหตุผล เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ supplier Jiangsu Shineng แนะนำให้กระแสทวนเสมอ เว้นแต่ข้อกังวลเรื่องการแช่แข็งจะกำหนดเป็นอย่างอื่น ในระบบนำความร้อนกลับคืนขนาด 4 เมกะวัตต์สำหรับโรงงานแอมโมเนียสังเคราะห์ การใช้การไหลทวนเทียบกับการไหลแบบขนานทำให้ความยาวของมัดท่อลดลงจาก 5.2 ม. เป็น 3.7 ม. ซึ่งลดการลงทุนโดยตรงและแรงดันลดลง 18%

ข้อมูลเชิงลึกของแผนภูมิคอลัมน์: ที่ bar heights illustrate typical thermal duties handled by one เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ในอุตสาหกรรมที่สำคัญ หน่วยผลิตไฟฟ้ามักต้องการกำลังการผลิตขนาดใหญ่ (7.8 MW ต่อตัวแลกเปลี่ยน) เนื่องจากความต้องการความร้อนจากน้ำป้อนสูง โรงงานโลหะวิทยา (เหล็ก ไม่ใช่เหล็ก) รายงานภาษีเฉลี่ย 5.5 เมกะวัตต์สำหรับการนำความร้อนจากก๊าซไอเสียกลับมาใช้ใหม่ก่อนเข้าสู่โรงบรรจุถุง แครกเกอร์ปิโตรเคมีมีหน้าที่ประมาณ 4.2 เมกะวัตต์ต่อเครื่องแลกเปลี่ยน ในขณะที่สารเคมีถ่านหิน (เมทานอลหรือแอมโมเนียสังเคราะห์) โดยทั่วไปต้องใช้หน่วย 3.0 เมกะวัตต์ Jiangsu Shineng เป็นผู้นำ ผู้จัดจำหน่ายเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ได้ส่งมอบเครื่องแลกเปลี่ยนเปลือกและท่อมากกว่า 380 เครื่องให้กับภาคส่วนเหล่านี้ สำหรับโครงการปี 2024 ในประเทศมองโกเลียใน เครื่องแลกเปลี่ยนความร้อนเหลือทิ้งแบบเปลือกและท่อเครื่องเดียวสามารถกู้คืนได้ 4.8 เมกะวัตต์ ซึ่งช่วยลดการใช้ไอน้ำได้ 12,000 ตันต่อปี ซึ่งช่วยปรับปรุงการปล่อยก๊าซคาร์บอนไดออกไซด์ของโรงงานได้โดยตรง

การประเมินแผนภูมิเรดาร์: ที่ blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For เครื่องแลกเปลี่ยนความร้อนแบบท่อของจีน การใช้งานโรงงานเคมีโลหะและถ่านหินเลือกใช้ เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ supplier Jiangsu Shineng เนื่องจากโครงสร้างเหล็กคาร์บอนหรือสแตนเลสที่แข็งแกร่ง ตลอดอายุการใช้งาน 20 ปี ชุดเปลือกและท่อที่ได้รับการดูแลอย่างดีมักต้องการการเปลี่ยนท่อเพียงสองครั้ง ในขณะที่ชุดเพลทอาจต้องมีการยกเครื่องปะเก็นห้าครั้ง ทำให้เปลือกและท่อเป็นตัวเลือกที่ต้องการสำหรับกระแสสกปรกและมีอุณหภูมิสูง

Q1: อะไรคือความแตกต่างระหว่าง U-tube และ tubesheet แบบเปลือกคงที่และตัวแลกเปลี่ยนความร้อนแบบท่อ?

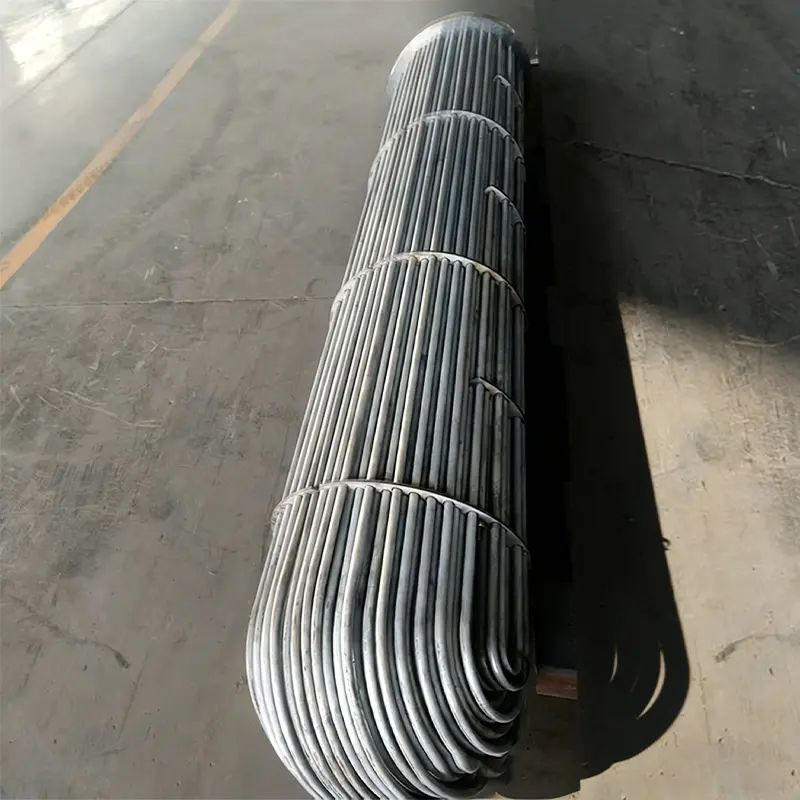

ในแผ่นท่อคงที่ ผู้ผลิตเครื่องแลกเปลี่ยนความร้อนแบบท่อ การออกแบบแผ่นท่อทั้งสองถูกเชื่อมเข้ากับเปลือกเพื่อจำกัดการขยายตัวทางความร้อน ชุดท่อรูปตัว U ช่วยให้สามารถขยายขนาดได้อย่างอิสระและทำความสะอาดได้ง่ายขึ้น แต่บริเวณส่วนโค้งงอจะจำกัดการทำความสะอาด Jiangsu Shineng แนะนำ U-tube สำหรับความแตกต่างของอุณหภูมิมาก (>100°C)

คำถามที่ 2: จะทราบได้อย่างไรว่าตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อเกิดการเปรอะเปื้อนหรือไม่?

มีการตรวจติดตามอย่างดี เครื่องแลกเปลี่ยนความร้อนแบบเปลือก แสดงแรงดันตกที่เพิ่มขึ้นและอุณหภูมิทางออกของของเหลวเย็นลดลง หาก U โดยรวมลดลง 30% จากค่าการออกแบบ แนะนำให้ทำความสะอาด การทำความสะอาดเชิงกล (การแปรงท่อ) หรือการหมุนเวียนทางเคมีจะขึ้นอยู่กับประเภทของการสะสม

คำถามที่ 3: คุณสามารถใช้เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อเพื่อนำความร้อนจากก๊าซ-ก๊าซกลับมาใช้ใหม่ได้หรือไม่

ได้ อย่างไรก็ตาม ค่าสัมประสิทธิ์การถ่ายเทความร้อนด้านก๊าซต่ำ (30–100 W/m²·K) มักใช้พื้นผิวแบบขยาย (ครีบบนท่อ) ในฐานะที่เป็น ผู้จัดจำหน่ายเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม , Jiangsu Shineng จัดหาเครื่องแลกเปลี่ยนความร้อนแบบท่อและท่อแบบครีบสำหรับการนำความร้อนจากก๊าซไอเสียกลับมาใช้ที่ต้นทางของหม้อไอน้ำความร้อนเหลือทิ้ง โดยให้ประสิทธิภาพสูงถึง 72%
